水环式真空泵站设计

发布时间:2016-05-02 09:41| 位朋友查看

简介:真空吸引系统抽气量: 280m立方米/ h;技术参数:抽气压力-0.07~-0.02MPa;管道材质:可选用镀锌钢管和不锈钢管。……
1.简介
        真空吸引系统抽气量: 280m立方米/ h
        技术参数:抽气压力-0.07~-0.02MPa
        管道材质:可选用镀锌钢管和不锈钢管

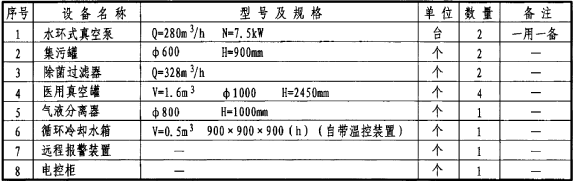

2.主要设备明细表
水环式吸引系统

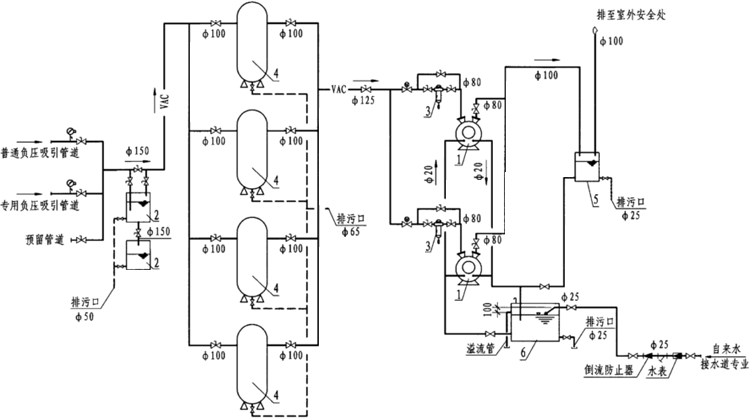

水环式真空泵站工艺流程图

水环式吸引泵房

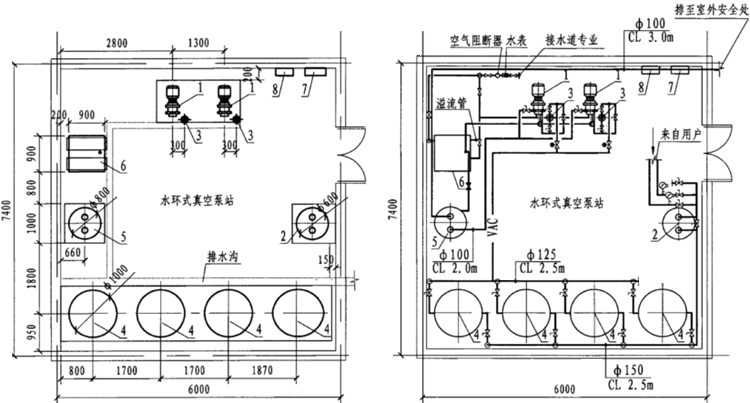

水环式真空泵站工艺平面图
医用水环式吸引

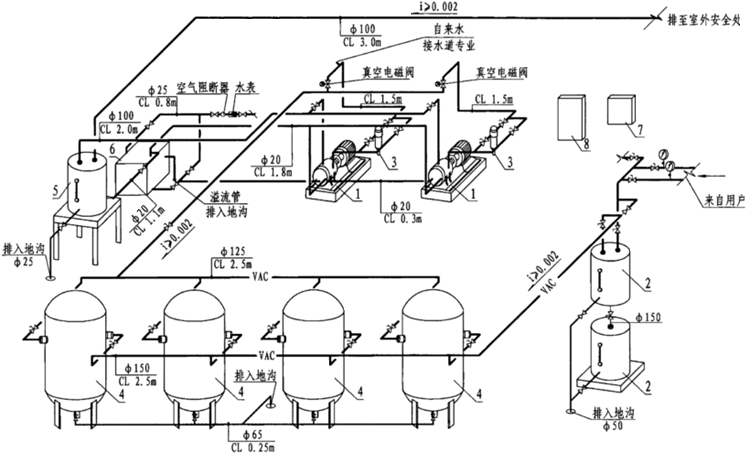

水环式真空泵站轴侧图
水环式吸引泵房设计

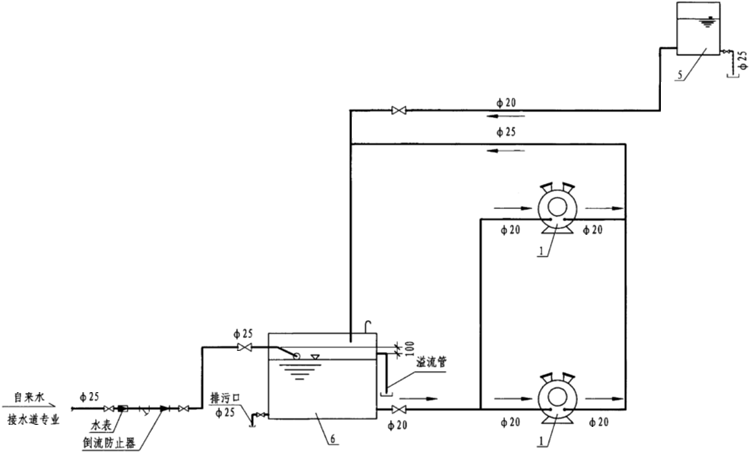

水环式真空泵站循环水系统图
 真空吸引系统
